Montagetisch KomTec Universal GPM, Holzrahmenbau

Montagetisch KomTec Universal GPM, Holzrahmenbau

Kontaktieren Sie uns für den Preis

Standort:Blomberg, Deutschland

oder

Beschreibung

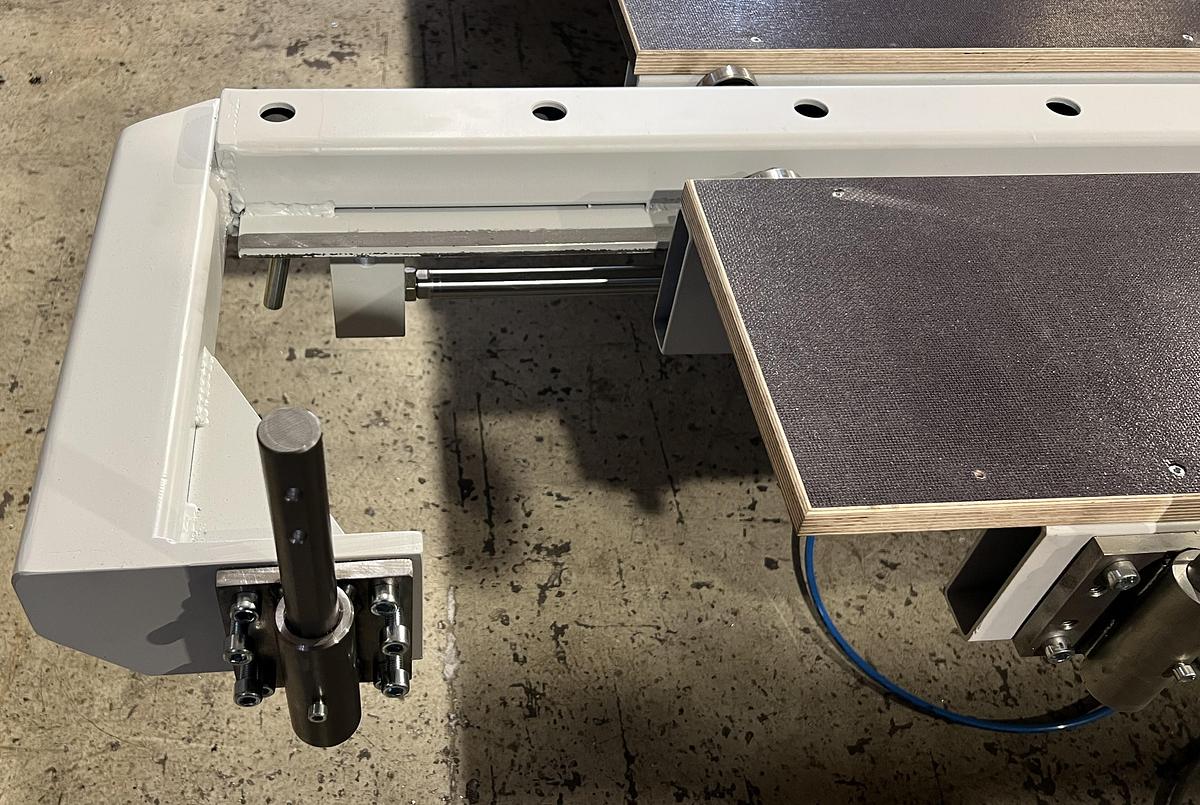

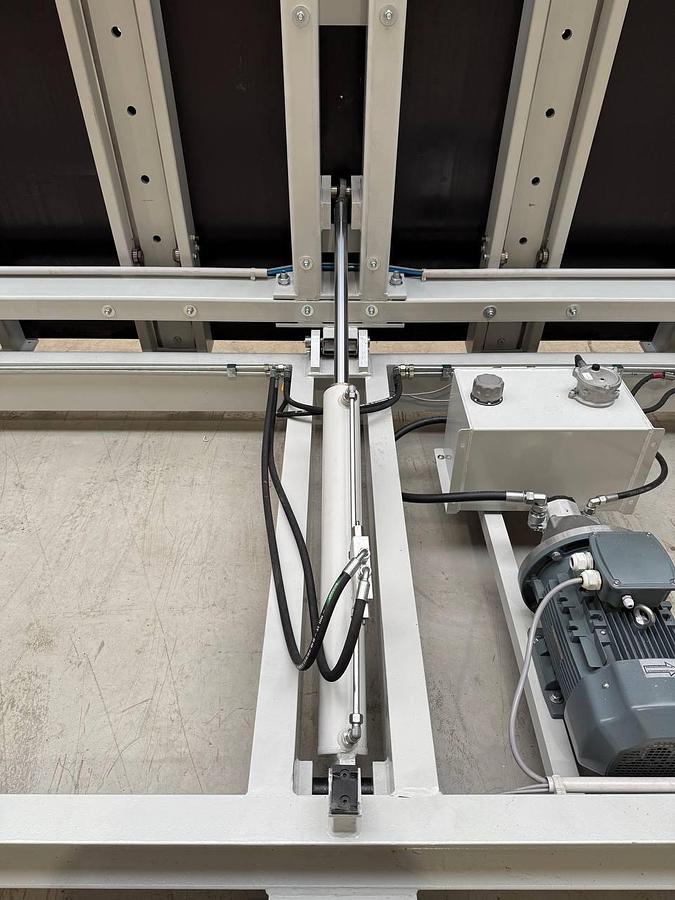

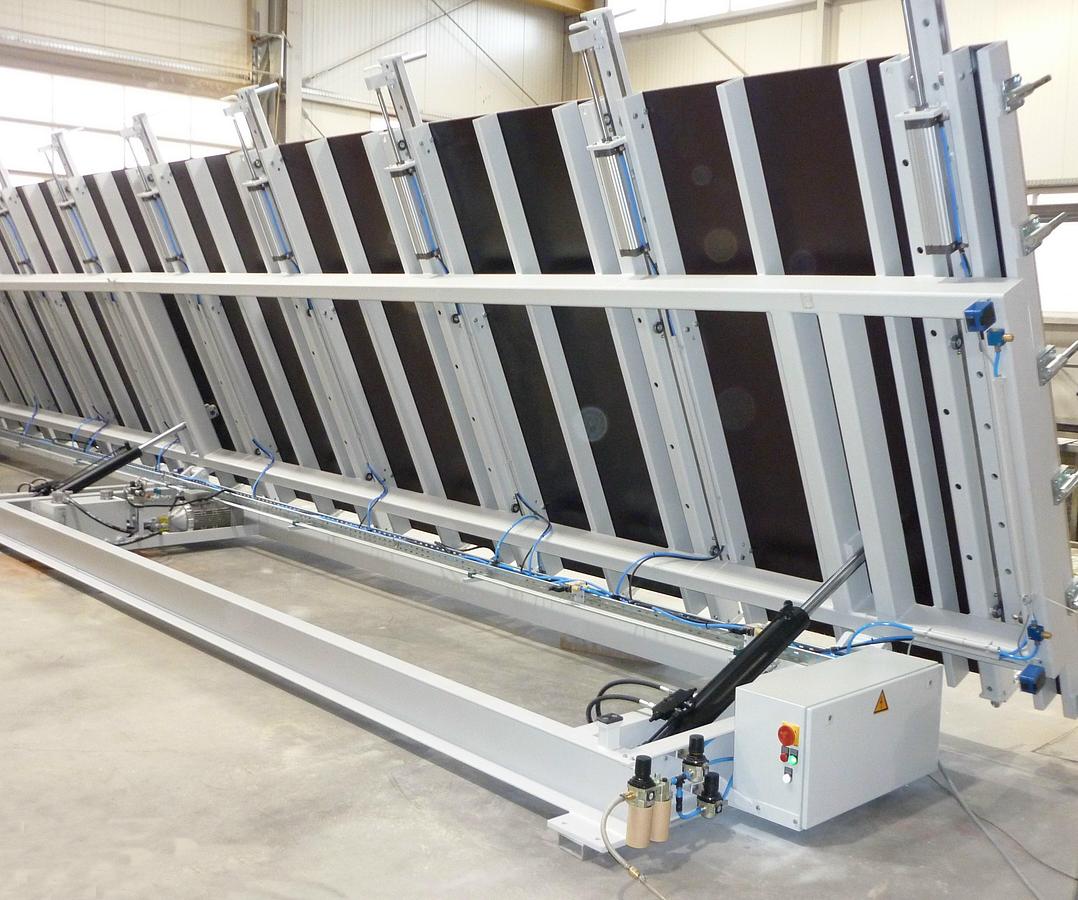

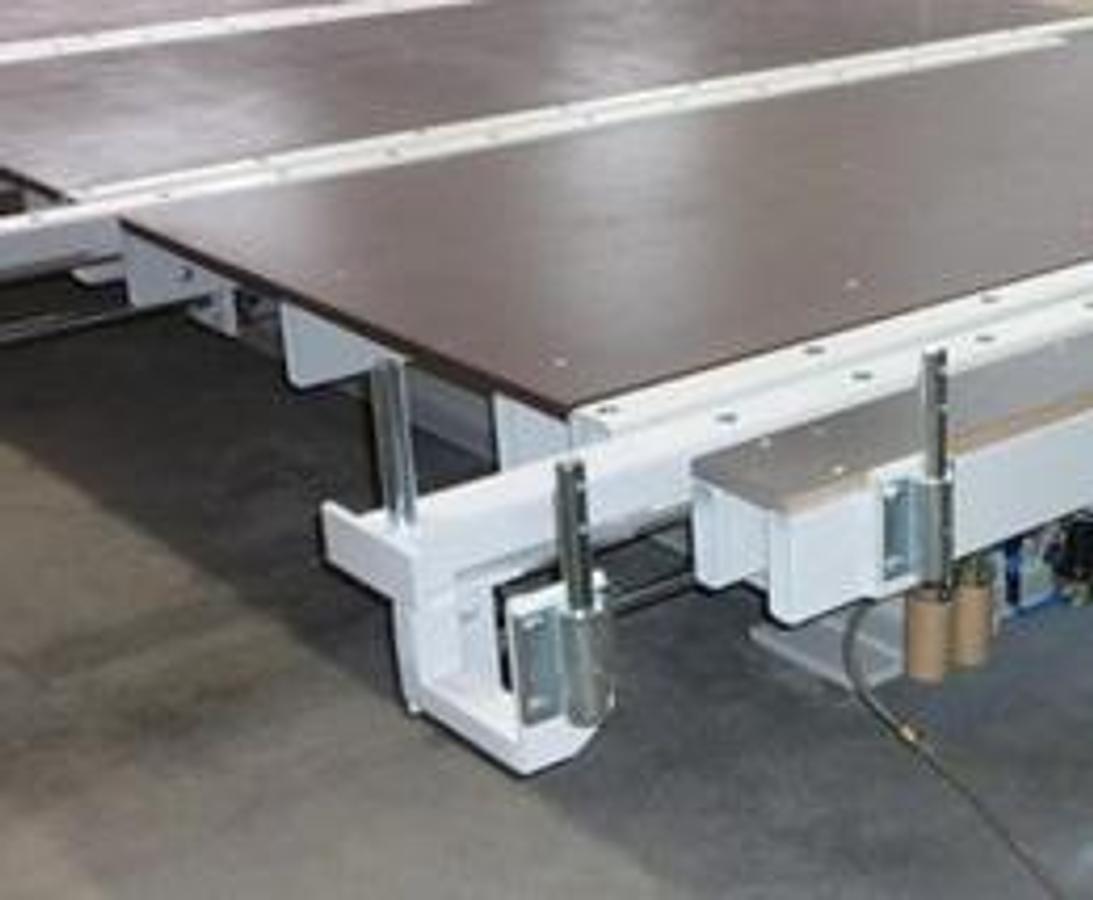

mit pneumatischer Spanneinrichtung. Die universell einsetzbare Montagestation für die Fertigung von Wand-, Decken- und Dachelementen in Holzrahmenbauweise. - Schwerer, Grundaufbau des Maschinenrahmens für eine plane Arbeitsfläche. - Spannen der Elemente über 9 Systemspannbalken mit pneumatischen Druckzylindern. Die Systemspannbalken sind ausziehbar für Elementhöhen von 100 bis 3.800 mm. Der Zylinderhub beträgt 320 mm, die Spannkraft pro Zylinder ca. 420 kg/4.200 N. bei 10 bar Betriebsdruck Es kann in zwei Gruppen gespannt werden 5 Stück und 4 Stück, so können zwei Elemente gleichzeitig gespannt/beareitet werden. - Beplankung der Arbeitsfläche soweit technisch möglich mit Holzplatten. (Als Option ist eine Lochblechplatte erhältlich, wie auf dem Foto zu sehen) ) - Anschlagsystem unten mit 9 Steckbolzen und seitlich mit 7 Steckbolzen für maßgenaue Elemente. - Aufschwenkeinrichtung der Montagestation über 3 Hydraulikzylinder für Elementgewichte bis zu 4.000 kg auf 85° (95°). Das Hydrauliksystem ist im Rahmenbereich in der Montagestation kompakt integriert. - Der Elektro-Schaltschrank ist ebenso geschützt unter der Montagestation installiert. - Die Bedienung der Funktionen erfolgt über eine Bedienflasche. - An den beiden Stationsstirnseiten ist ein Druckluftanschluß und Steckdose installiert und an der Stationslängsseite sind je 2 Stück Steckdosen und 2 Stück Druckluftanschlüsse für das Ankoppeln von Handgeräten installiert. - Die Stationen sind im Baukastenprinzip aufgebaut, so dass sie gleich oder später mit einer Nehmerstation zu einer kompletten Wendestation erweitert werden können. Eine Wendstation können Sie auf Bild 3 sehen. - weitere Optionen: Montagetisch ohne Aufstellfunktion Lochblechplatten andere Arbeitsmaße auf Anfrage Arbeitsbereich: - Maximale Elementgröße (B x H): 12.000 x 3.800 mm - Minimale Elementgröße (B x H): 1.000 x 100 mm - Zylinderhub der Spannzylinder: 320 mm - Anschlag-/Steckbolzenhöhe:120 mm - Arbeitshöhe: ca. 700 mm - Farbe RÁL 7035 lichtgrau

Spezifikationen

HerstellerKomTec
ZustandNeu
Lagernummer3311204
Item locationD - Nordrhein-Westfalen
