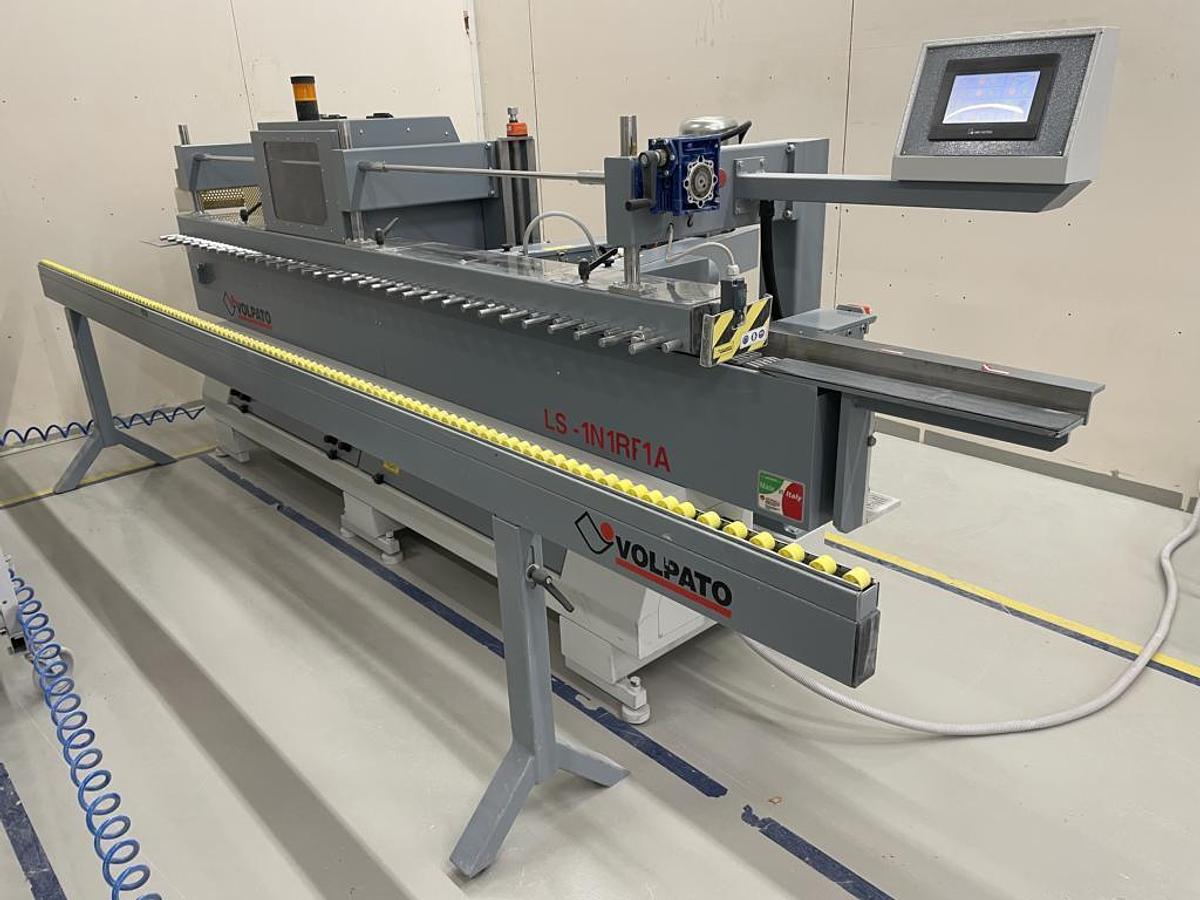

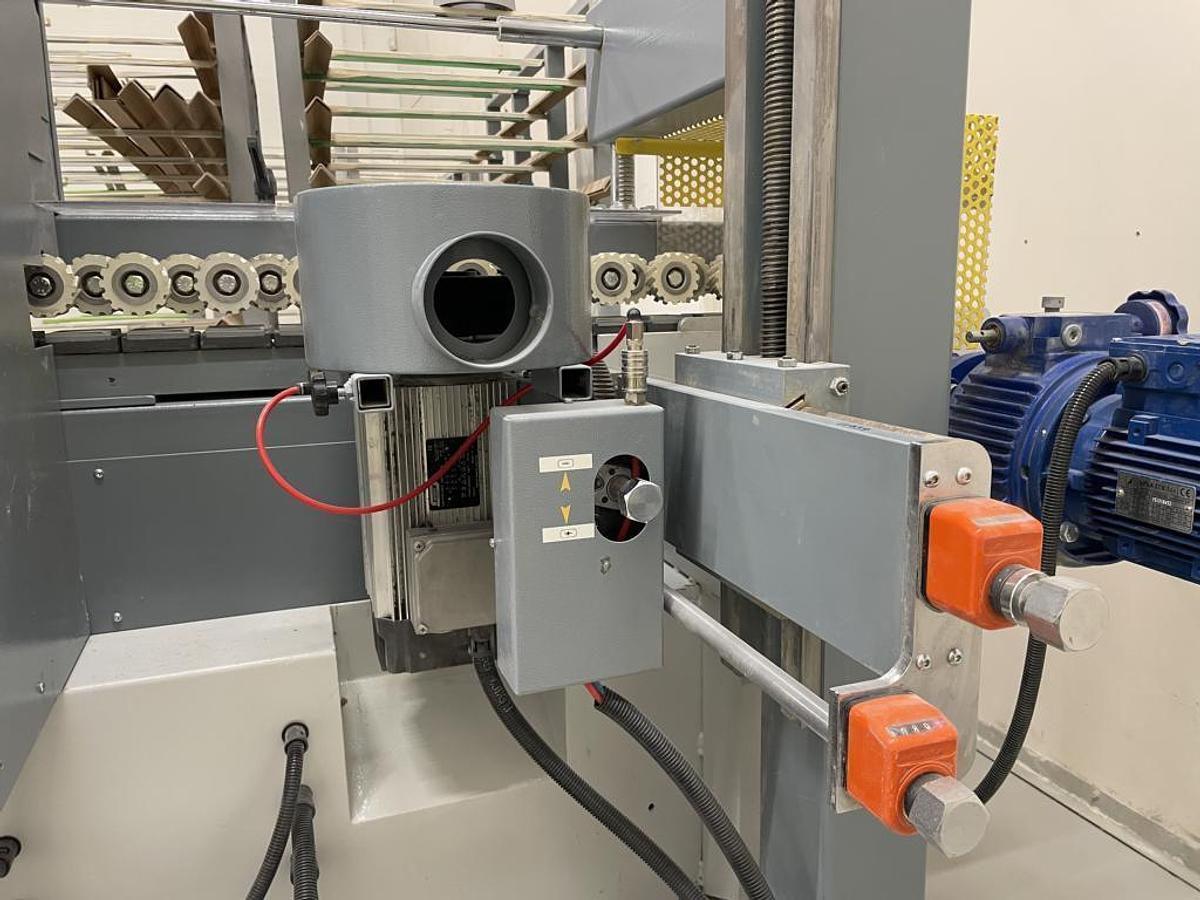

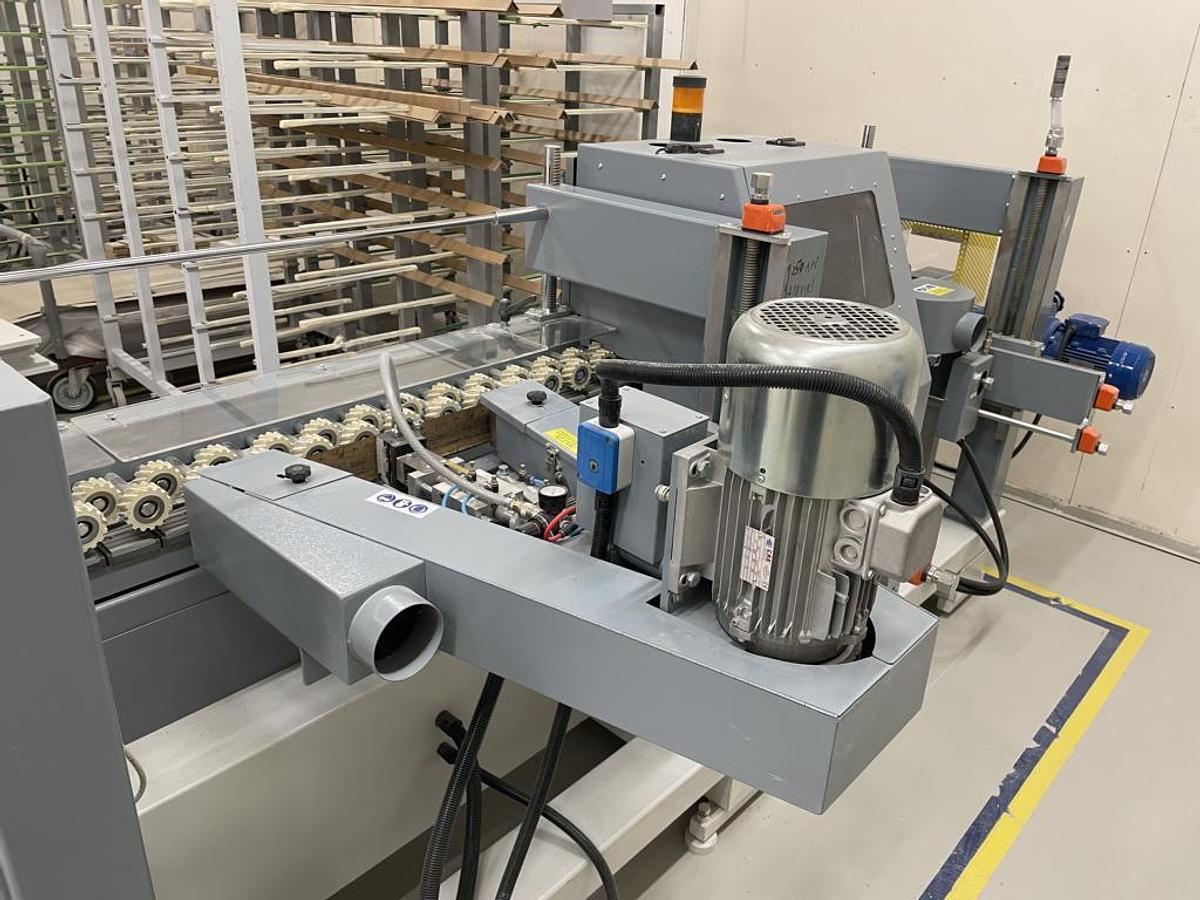

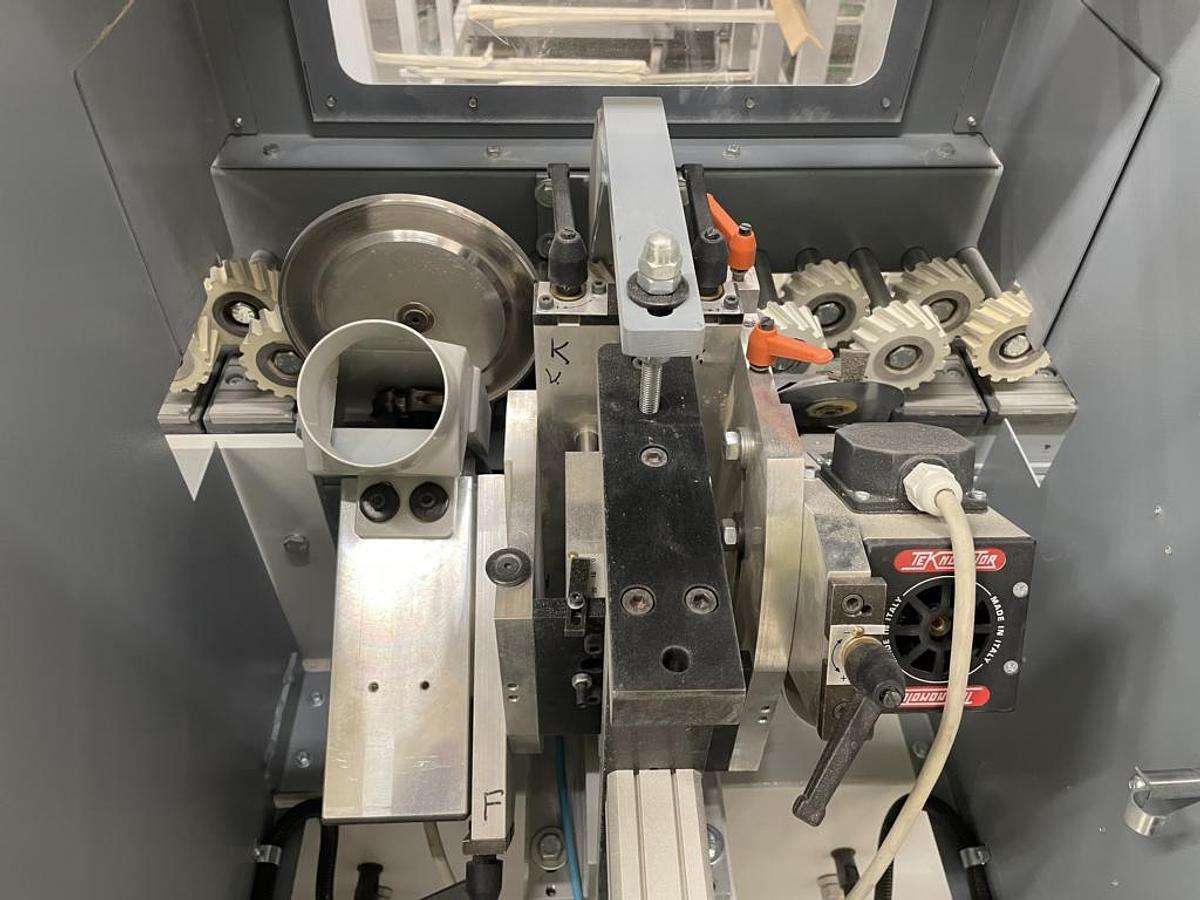

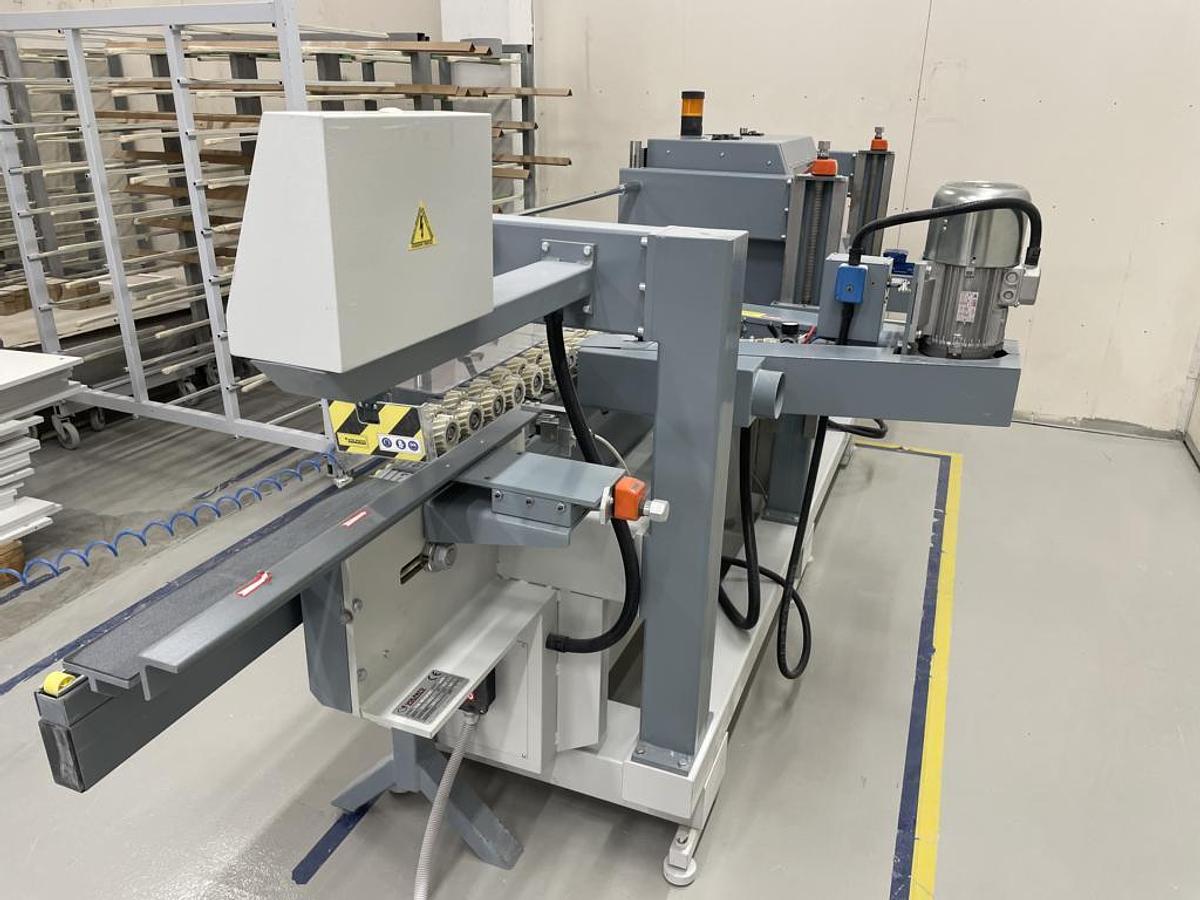

Profilschleifmaschine VOLPATO Typ LS - 1N1RF1A

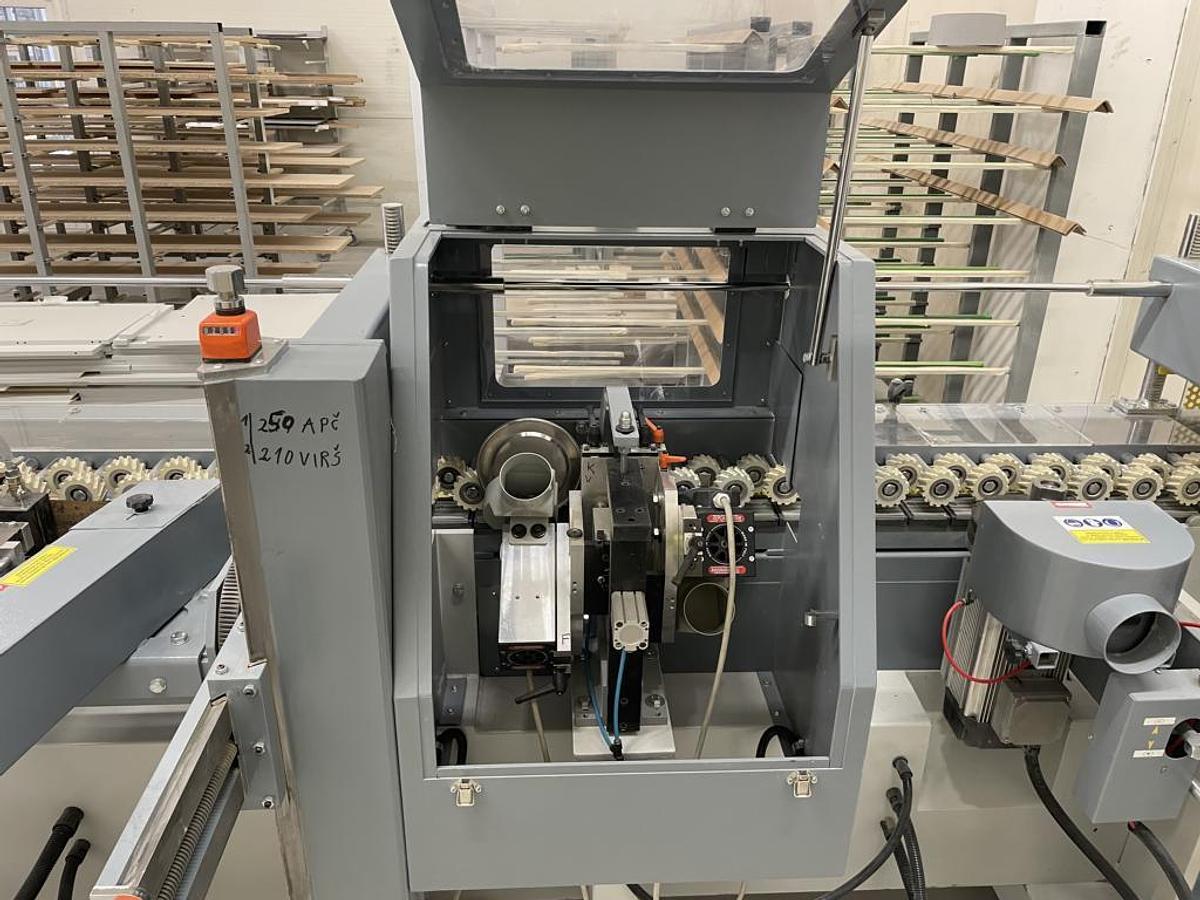

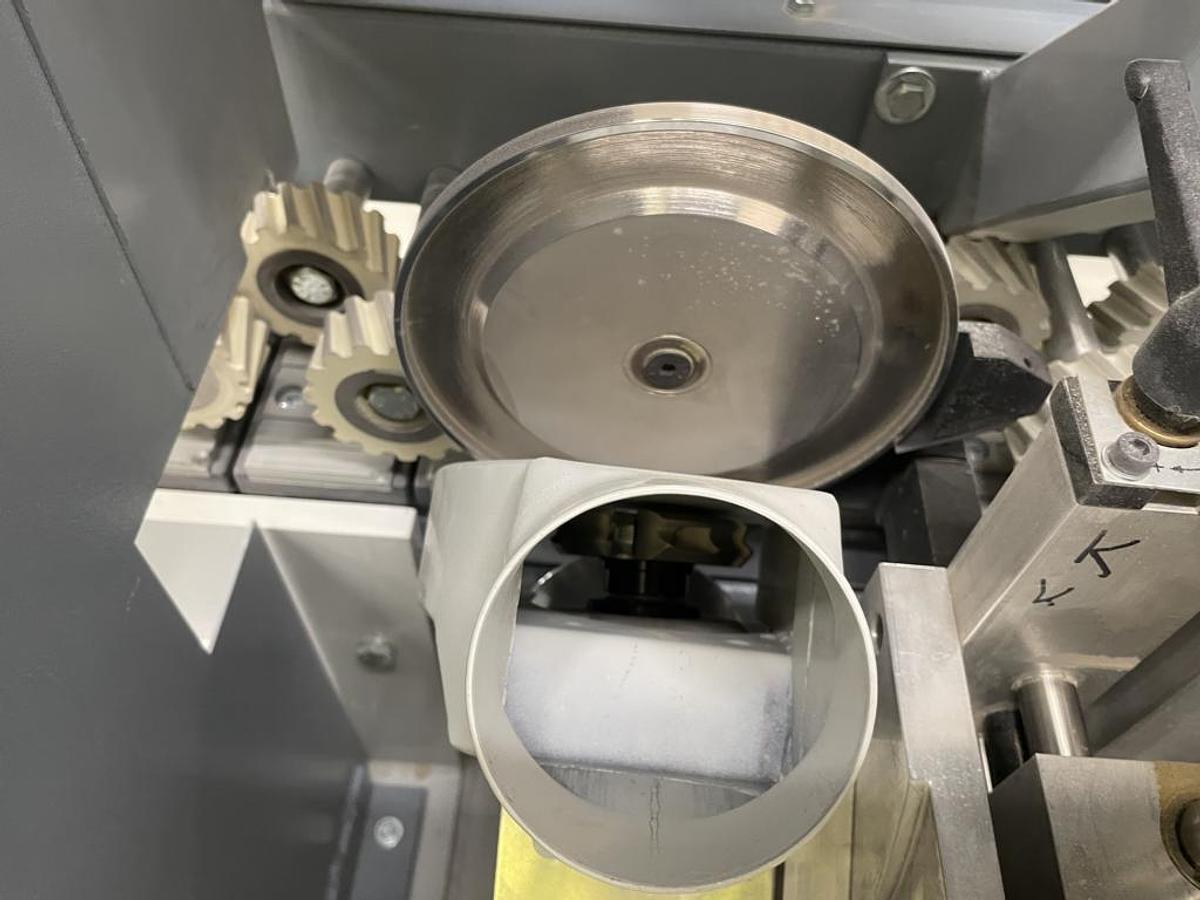

Technischen Daten: - Hersteller: VOLPATO Italy - Type: LS 1N1RF1A - Baujahr: 2017 - Variable Vorschubgeschwindigkeit von 0 bis 25 m/min - Abmessungen:4400x1400x1900 mm - Nettogewicht: 1100 kg 1. Aggregat: Bandschleifaggregat - Motor mit zwei Geschwindigkeiten - Bandgeschwindigkeit: 7-14 m/s - Pneumatisches Spannen des Schleifbandes. - Zeitgesteuertes Absenken und Anheben des Schleifschuhs. - Luftgebläsesystem zur Reinigung und Kühlung des Schleifbandes, angeschlossen an die des Schleifpads - Drehung des Schleifbandes : 135° - Durchmesser des Absaugstutzen: 100 mm - Abmessungen des Schleifbandes: 80 x 2450 mm. - Druckluftverbrauch (für jede Schleifbandeinheit): - Betriebsverbrauch: 2,5 m³/Stunde bei 5 atm - Gebläseverbrauch: 28 m³/Std. bei 5 atm - Abluftmenge: 900 m³/Stunde - Abluftgeschwindigkeit 30m/s 2. Aggregat: Doppelfräsaggregat - Das Gerät besteht aus zwei Motoren mit je 1,1 kW, der erste wird von 0° auf -45° umgerechnet, die zweite von 0° bis +45°, jeweils mit Kopierrollen in der X- und Y-Achse, der zweite ist mit den der Maschine verbunden. - Durchmesser der Motorwelle = 20 mm. - Außendurchmesser des Werkzeugs = 70 mm. - Anzahl der Zähne des Werkzeugs = 4 Stück - Werkzeuggeschwindigkeit = 12.000 U/min - 2 Absaugstutzen je 80 mm. - Mit pneumatischer Werkzeugentnahme. 3. Aggregat: Schleifscheibenaggregat - Einstufiger Motor 1,5 kW - Drehung des Aggregat: 180° - Max. Scheibendurchmesser: Ø220mm. - Maximale Scheibenbreite: 90mm. - Durchmesser der Scheibenwelle: Ø 30 mm. - Durchmesser der Absaugstutzen: 100 mm. - Abluftmenge: 900m³/h - Abluftgeschwindigkeit: 30m/s - Druckluftverbrauch (für jede Schleifscheibeneinheit): - Betriebsverbrauch: 2,3 m³/h - Gebläseverbrauch: 20 m³/h
