Montagetisch KomTec Universal GPM, Holzrahmenbau

Montagetisch KomTec Universal GPM, Holzrahmenbau

Kontaktieren Sie uns für den Preis

Blomberg, Deutschland

oderanrufen +49-5235-503352-0

Beschreibung

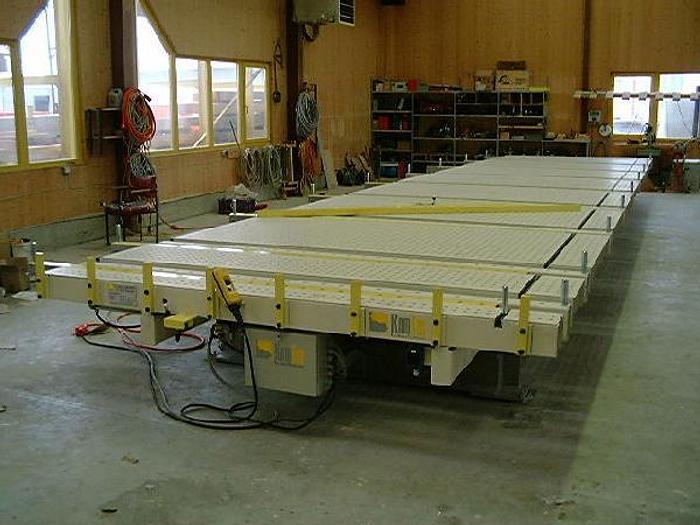

mit pneumatischer Spanneinrichtung. Die universell einsetzbare Montagestation für die Fertigung von Wand-, Decken- und Dachelementen in Holzrahmenbauweise. - Schwerer, Grundaufbau des Maschinenrahmens für eine plane Arbeitsfläche. - Spannen der Elemente über 9 Systemspannbalken mit pneumatischen Druckzylindern. Die Systemspannbalken sind ausziehbar für Elementhöhen von 100 bis 3.800 mm. Der Zylinderhub beträgt 320 mm, die Spannkraft pro Zylinder ca. 420 kg/4.200 N. bei 10 bar Betriebsdruck Es kann in zwei Gruppen gespannt werden 5 Stück und 4 Stück, so können zwei Elemente gleichzeitig gespannt/beareitet werden. - Beplankung der Arbeitsfläche soweit technisch möglich mit Holzplatten. (Als Option ist eine Lochblechplatte erhältlich, wie auf dem Foto zu sehen) ) - Anschlagsystem unten mit 9 Steckbolzen und seitlich mit 7 Steckbolzen für maßgenaue Elemente. - Aufschwenkeinrichtung der Montagestation über 3 Hydraulikzylinder für Elementgewichte bis zu 4.000 kg auf 85° (95°). Das Hydrauliksystem ist im Rahmenbereich in der Montagestation kompakt integriert. - Der Elektro-Schaltschrank ist ebenso geschützt unter der Montagestation installiert. - Die Bedienung der Funktionen erfolgt über eine Bedienflasche. - An den beiden Stationsstirnseiten ist ein Druckluftanschluß und Steckdose installiert und an der Stationslängsseite sind je 2 Stück Steckdosen und 2 Stück Druckluftanschlüsse für das Ankoppeln von Handgeräten installiert. - Die Stationen sind im Baukastenprinzip aufgebaut, so dass sie gleich oder später mit einer Nehmerstation zu einer kompletten Wendestation erweitert werden können. Arbeitsbereich: - Farbe RÁL 7035 lichtgrau

Spezifikationen

ZustandGebraucht
Lagernummer3311204
Maximale elementgröße (b x h)12.000 x 3.800 mm
Minimale elementgröße (b x h)1.000 x 100 mm
Zylinderhub der spannzylinder320 mm
Anschlag-/steckbolzenhöhe120 mm
Arbeitshöheca. 700 mm
